Etajè mòn avanse estatik var dèlko
Geya etajè mòn avanse estatik var dèlko se yon solisyon serye pou dinamik konpansasyon pouvwa reyaktif. DSP+CPLD kontwòl, <10ms repons, modilè konsepsyon, 220V-690V, 5KVAR-400KVAR. Amelyore bon jan kalite pouvwa nan aplikasyon pou divès.
Geya pwodui etajè mòn avanse estatik var dèlko (ASVGs). ASVG sa yo bay dinamik konpansasyon pouvwa reyaktif. Sa amelyore bon jan kalite pouvwa. Yo itilize DSP ak CPLD teknoloji. Sa a asire kontwòl egzak ak repons vit. Tan repons lan se anba 10ms. Sa a anpeche overcompensation ak pwoblèm undercompensation. Konsepsyon an modilè pèmèt koneksyon paralèl. Konekte plizyè inite ogmante kapasite. Geya ofri modèl divès kalite. Modèl kouvri diferan tension ak kapasite. Voltage gen ladan 220V, 380V, 500V, ak 690V. Kapasite varye ant 5kvar ak 400kvar. Karakteristik kle yo enkli etajè aliye, fòse lè refwadisman, ak divès kalite karakteristik pwoteksyon.
Deskripsyon modèl:
| GY | ASVG | 0.4 | 50k | / | 4L | R |
| Kòd Enterprise | Estatik var dèlko | Nivo vòltaj 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Rated kapasite (KVAR) 5/15/35/50/75/100kvar | 2L: sèl-faz 3L: twa-faz twa-fil 4l: twa-faz kat-fil |
R: etajè mòn |
Karakteristik:
● Sèvi ak DSP+CPLD Tout nwayo kontwòl dijital, twa-nivo teknoloji topoloji, avanse algorithm deteksyon pouvwa reyaktif ak estrateji kontwòl PWM reyalize konpansasyon dinamik ak egzat nan pouvwa reyaktif.
● Adopte konsepsyon modilè, ki fasilite koneksyon paralèl nan modil miltip, pran ti espas ak se fasil yo kenbe.
● konsepsyon estriktirèl kanal lè endepandan ak depo endepandan asire operasyon ki estab nan ekipman an.
● Pote soti nan tout ranje konpansasyon dinamik pou endiktif pouvwa reyaktif ak kapasitif pouvwa reyaktif, ak rezoud pwoblèm nan dezekilib twa-faz an menm tan an.
● vitès repons dinamik nan chay la se nan nivo milisgond, ki ka reyalize konpansasyon dinamik ak egzat pou pouvwa reyaktif nan charj enpak.
Aplikasyon:
Rack Mount Avanse estatik Var dèlko gen aplikasyon pou divès. Yo kostim endistri divès kalite. Sa yo enkli:
● Distribisyon pouvwa rezidansyèl yo
● Tretman dlo
● enèji renouvlab (fotovoltaik)
● Pwosesis chimik
● Lwil ak gaz
● Metaliji
● Mining
● Faktori otomobil
Sa yo ASVG amelyore bon jan kalite pouvwa. Yo konpanse pou fluctuations pouvwa reyaktif. Sa amelyore estabilite sistèm ak efikasite.
Paramèt teknik:
| 220V seri | 380V seri | 500V seri | 690V seri | |||
| Wotè | <2000m, pi wo a 2000m, dapre dapre GB/T3859.2 | |||||
| Tanperati anbyen | -20 ～+50 ℃ | |||||
| Imidite relatif | ≤90%, pa gen okenn kondansasyon sou sifas la lè tanperati minimòm chak mwa a se 25 ℃ | |||||
| Nivo polisyon | Nivo III anba a | |||||
| Vòltaj opere | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| K ap travay frekans | 50Hz ± 5% | |||||
| Kapasite konpansasyon rated | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estrikti kadriyaj | L/n | 3P3W/3P4W | ||||
| Kantite inite ki konekte nan paralèl | Ulimite | |||||
| An jeneral efikasite machin | ≥97% | |||||
| Sou-off frekans | 32khz | 16kHz | 12.8kHz | 12.8kHz | ||
| Seleksyon fonksyon | Pouvwa reyaktif | Reyaktif po wer 、 reyaktif po wer+move balans | ||||
| Pousantaj konpansasyon reyaktif | ≥99% | > 95% | ||||
| Tan repons konplè | <10ms | |||||
| Bwi | ≤60dB | ≤60dB | ≤65db | ≤65db | ||
| Metòd kontwòl | 2-Way RS485 Entèfas (Sipòte GPRS/WIFI) | |||||
| Proteksyon | Surcharge, lojisyèl/pyès ki nan konpitè surkutan, griy overvoltage ak undervoltage, echèk pouvwa, overtemperature, pwoteksyon anòmal frekans, elatriye. | Surcharge, lojisyèl/pyès ki nan konpitè surkutan, griy overvoltage ak undervoltage, move balans vòltaj, echèk pouvwa, overtemperature, anòmal frekans, pwoteksyon sikwi piki, elatriye. | ||||
| Metòd enstalasyon | Etajè/miray-monte | Etajè | ||||
| Liy fèk ap rantre | Retounen fèk ap rantre （kalite etajè） 、 Upper fèk ap rantre （miray-monte） | Tounen liy fèk ap rantre | ||||
| Nivo pwoteksyon | IP20 | |||||
Modèl & spesifikasyon:
| Modèl | ||||
|---|---|---|---|---|

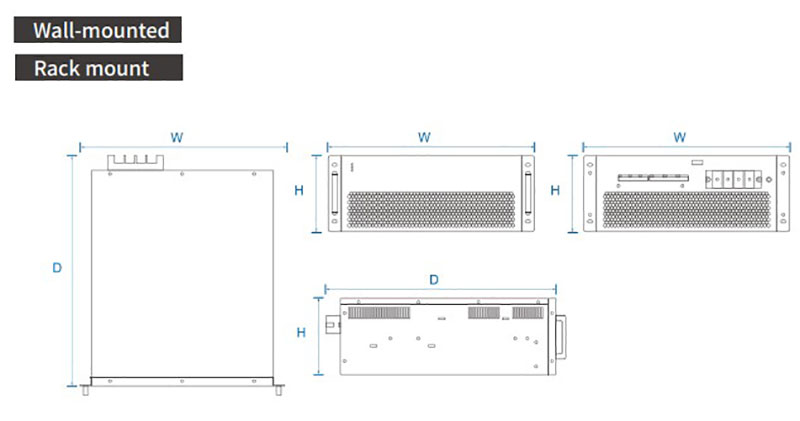

| Nimewo modèl | Kapasite Konpansasyon (KVAR) | Sistèm vòltaj (V) | Dimansyon (D*W*H) | Refwadisman metòd |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Fòse lè refwadisman |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
