500V etajè mòn aktif Harmony filtre
Kap chèche yon serye 500v etajè mòn aktif filtre Harmony? Geya ofri solisyon-wo kalite nan pri wholesale, ki fèt satisfè demand yo nan endistri vit-ritm. Filtè nou yo asire pi bon pèfòmans ak efikasite. Kontakte nou kounye a pou plis enfòmasyon ak jwenn kontra a pi byen dirèkteman nan faktori nou an!
500V etajè mòn aktif Harmony filtre a (AHF) ofri yon solisyon gaya pou alèjman Harmony nan 500V (± 20%) twa-faz kat-fil (3P4W) ak twa-faz twa-fil (3P3W) sistèm pouvwa. Inite sa a etajè-monte anplwaye avanse DSP+CPLD kontwòl dijital ak yon topoloji twa-nivo pou egzak konpansasyon Harmony aktyèl jiska 50th Harmony la. Konsepsyon modilè li yo fasilite évolutivité nan koneksyon paralèl, pèmèt pi wo kapasite pandan y ap senplifye antretyen. Modèl aktyèl la 100A rated efektivman adrese Harmony deformation nan aplikasyon pou segondè-vòltaj. Fòse lè refwadisman asire serye, alontèm operasyon. 500V etajè mòn aktif filtre a Harmony bay eksepsyonèl jesyon pouvwa bon jan kalite pou mande anviwònman endistriyèl.
Deskripsyon modèl:
| GY | Ahf | 0.5 | 100a | / | 4L | R |
| Kòd Enterprise | Aktif filtre Harmony | Nivo vòltaj 0.5: 500V ± 20% |
Kapasite rated （kvar） 100a | 3L: twa-faz twa-fil 4l: twa-faz kat-fil |
R: etajè mòn |
Karakteristik:
● Sèvi ak DSP+CPLD tout nwayo kontwòl dijital, twa-nivo teknoloji topoloji, avanse algorithm deteksyon Harmony ak estrateji kontwòl PWM reyalize konpansasyon egzat nan aktyèl Harmony.
● Adopte konsepsyon modilè, ki fasilite koneksyon paralèl nan modil miltip, pran moute ti espas ak se fasil yo kenbe.
● konsepsyon estriktirèl kanal lè endepandan ak depo endepandan asire operasyon ki estab nan ekipman an.
● Li ka filtre Harmony nan yon pakèt domèn Harmony, ki soti nan 2 a 50 Harmony, ak rezoud pwoblèm nan nan twa-faz dezekilib an menm tan an.
● Pousantaj filtraj Harmony la wo. Si kapasite a pèmèt, Harmony aktyèl pousantaj filtraj la ka kòm yon wo 95%. Mete 100% aktyèl pwodiksyon limite asire alontèm operasyon ki estab nan ekipman an.
Aplikasyon:
500V etajè mòn filtè aktif Harmony yo esansyèl pou kenbe bon jan kalite pouvwa ak fyab ekipman nan divès kalite aplikasyon pou segondè-vòltaj:
● Lou endistri:Harmony diminye ki te pwodwi pa motè gwo, VFDs, ak lòt charj ki pa lineyè nan mande anviwònman endistriyèl.
● Sistèm enèji renouvlab:Estabilize pwodiksyon pouvwa soti nan fèm solè ak van ki konekte nan gwo-vòltaj kadriyaj.
● Lwil ak gaz: Ensuring reliable operation of critical equipment in high-voltage power distribution systems.
● Operasyon min:Pwoteje sansib ekipman elektwonik ak kenbe bon jan kalite pouvwa nan anviwònman piman bouk.
500V etajè mòn filtè aktif Harmony bay avanse alèjman Harmony pou sistèm pouvwa-wo vòltaj, asire estabilite ak disponiblite.
Paramèt teknik:
| 220V seri | 380V seri | 500V seri | 690V seri | ||
| Wotè | <2000m, pi wo a 2000m, dapre dapre GB/T3859.2 | ||||
| Tanperati anbyen | -20 ～+50 ℃ | ||||
| Imidite relatif | ≤90%, pa gen okenn kondansasyon sou sifas la lè tanperati minimòm chak mwa a se 25 ℃ | ||||
| Nivo polisyon | Nivo III anba a | ||||
| Vòltaj opere | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| K ap travay frekans | 50Hz ± 5% | ||||
| Konpansasyon aktyèl | 25a | 25/50/75/100/150A | 100a | 100a | |
| Estrikti kadriyaj | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Kantite inite konekte nan paralèl |
Ulimite | ||||
| An jeneral efikasite machin | ≥97% | ||||
| Estrikti kadriyaj | 32khz | 16kHz | 12.8kHz | 12.8kHz | |
| Ranje Konpansasyon | 2 ～ 50times, yon sèl pousantaj konpansasyon se reglabl | ||||
| Seleksyon fonksyon | Pouvwa reyaktif | Pouvwa reyaktif, pouvwa reyaktif + asimetri | |||
| Pouvwa reyaktif to konpansasyon |
≥95% | > 92% | |||
| Net filtraj dwate |
Net liy filtraj kapasite se 3 fwa sa yo ki an faz kapasite filtraj | ||||
| Tan repons konplè | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Bwi | ≤60dB | ≤60dB | ≤65db | ≤65db | |
| Metòd kontwòl | 2-Way RS485 Entèfas (Sipòte GPRS/WIFI) | ||||
| Proteksyon | Surcharge, lojisyèl/pyès ki nan konpitè surkutan, griy overvoltage ak undervoltage, echèk pouvwa, overtemperature, pwoteksyon anòmal frekans, elatriye. | Surcharge, lojisyèl/pyès ki nan konpitè surkutan, griy overvoltage ak undervoltage, move balans vòltaj, echèk pouvwa, overtemperature, anòmal frekans, pwoteksyon kout sikwi, elatriye. | |||
| Metòd enstalasyon | Etajè/miray-monte | Etajè | |||
| Liy fèk ap rantre | Retounen fèk ap rantre （kalite etajè） 、 Upper fèk ap rantre （miray-monte） | Tounen liy fèk ap rantre | |||
| Nivo pwoteksyon | IP20 | ||||

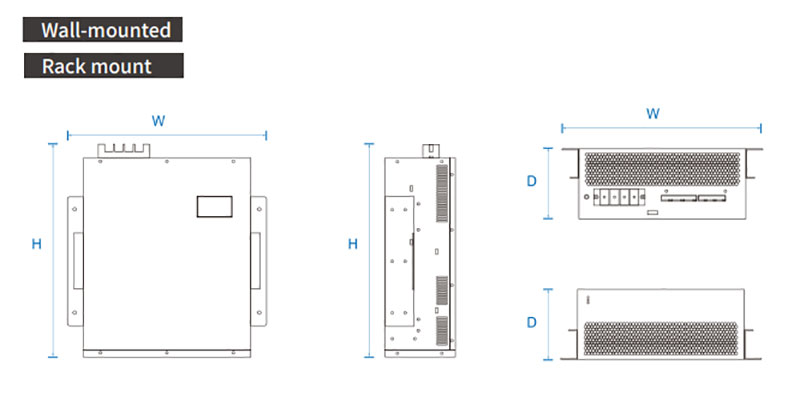

Modèl & spesifikasyon:
| Modèl | ||||
|---|---|---|---|---|
| Nimewo modèl | Rated aktyèl (a) | Sistèm vòltaj (V) | Dimansyon (D*W*H) | Refwadisman metòd |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Fòse lè refwadisman |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm | |
